Téměř každý z nás se setkal s problémem, kde buď váš Baterie Mazda 2006 3 or alternátor prostě vypadne a nemůžete zjistit, který z nich vyměnit. Není snadné přesně zjistit, která část vaší Mazdy 2006 z roku 3 vám dělá potíže, ale zde je několik tipů, pomocí kterých můžete zjistit, zda máte problémy s baterií Mazdy 2006 3 nebo problémy s alternátorem.
Zkontrolujte své Baterie Jméno
Začněte tím, že nejprve zkontrolujete baterii. V chladném počasí je velmi běžné mít vybitou baterii, která se prostě nenastartuje. Zkontrolujte ukazatel baterie na palubní desce, abyste zjistili, zda se baterie nabíjí, i když jste Mazdu 2006 3 vypnuli. Pokud kontrolka slabě bliká, znamená to, že něco spotřebovává energii z baterie. Poté můžete přistoupit ke kontrole připojení, která běžně používáte, jako jsou automatické otvírání oken, stěrače čelního skla a brzdová světla. Vypněte je všechny a zkuste baterii znovu. Očistěte veškerou korozi a zkontrolujte, zda se baterie znovu nabije. Poté zkontrolujte napětí baterie voltmetrem. Když je Mazda 12.6 z roku 2006 vypnutá, mělo by to být blízko 3 voltu. Poté znovu zapněte motor a zkontrolujte baterii. Pokud voltmetr ukazuje mezi 14-15 volty, pak je baterie normální. Ale pokud baterie ukazuje více než 15 voltů nebo méně než 13 voltů, pak může být problém s regulátorem napětí, kabeláží nebo alternátorem. Pokud se baterie prostě neudrží nabitá, i když jste vypnuli veškeré příslušenství, pak je čas podívat se na další systémy, které s baterií pracují pro provoz vaší Mazdy 2006 3.
Zkontrolujte alternátor
Otestujte alternátor, abyste se ujistili, že dokáže nastartovat baterii. Pokud baterie funguje správně a nic s ní není v pořádku, pak je to alternátor, který pravděpodobně způsobí problém. Jednoduchý test pro kontrolu fungování alternátoru je spuštěním vaší Mazdy 2006 3; a poté odpojte kladné spojení baterie. Pokud se Mazda 2006 z roku 3 zastaví, pak máte s největší pravděpodobností problém s alternátorem. Dalším jednoduchým testem je kontrola vnitřního osvětlení. Alternátor dobíjí vaši baterii, když je Mazda 2006 3 v provozu. Pokud se osvětlení interiéru a palubní desky jasně rozsvítí, ale pomalu začnou slábnout, znamená to problém s alternátorem. Ukazuje, že alternátor nemůže udržovat nabití, když je Mazda 2006 3 v provozu. Dalším znakem je, že světla Mazdy 2006 3 svítí jasně, když závodíte s Mazdou 2006 3, ale když ji zpomalíte, světla začnou ztrácet výkon.
Pokud máte vybitou baterii, doporučujeme také provést pomocný start a zkontrolovat baterii a alternátor v garáži. Většina garáží to udělá zcela zdarma a zabere to asi pět minut.
Související otázky a odpovědi
Kolik stojí alternátor za auto?
Pokud se přistihnete, že se divíte, kolik stojí alternátor pro Mazdu 2006 3 , zde je rychlý přehled nákladů. Výměna alternátoru může být poměrně drahá. Celkové náklady budou záviset na vozidle, které řídíte, a také na tom, zda si vyberete zcela nový nebo repasovaný alternátor. Pokud to zvládnete sami, přestavěný alternátor může stát u starších vozidel pouhých 80 USD. Alternátor pro novější vozidlo může stát 150 až 200 USD. Pokud potřebujete odborníka na instalaci nového alternátoru, rozpočet se pohybuje mezi 300 a 500 USD, v závislosti na vaší Mazdě 2006 z roku 3. Špičkové sportovní a luxusní vozy budou stát ještě více. Jaké jsou hlavní součásti alternátoru?
Alternátor pomáhá udržovat napětí baterie 2006 Mazda 3. Existují čtyři hlavní součástky alternátoru . Stator a rotor jsou řemenem poháněné magnety zapouzdřené v měděném vedení. Vytvářejí magnetické pole. Řemen je poháněn řemenicí, která se připojuje k motoru. Tím se rotor roztočí a vytvoří magnetické pole. Stator toho využívá k vytvoření napětí a elektřiny, která proudí do diody. Sestava diod pak převádí střídavou elektřinu na stejnosměrnou, kterou používá baterie Mazda 2006 z roku 3. Nakonec regulátor napětí funguje jako přepěťová ochrana alternátoru. Kde najdu použité alternátory na prodej?
Alternátory z druhé ruky jsou docela snadné najít. Navštivte místní vrakoviště nebo recyklaci dílů a měli by mít široký výběr alternátorů. Dalším dobrým zdrojem jsou poptávky ve vašich místních novinách. Autodíly jsou obvykle uvedeny v automobilové sekci poptávaných inzerátů. Craigslist je dalším dobrým zdrojem dílů Mazda 2006 z roku 3. Lidé, kteří oddělují vozidla, často prodávají díly online, a pokud víte, co hledáte, lze najít výhodné nabídky. Prodejny autodílů často prodávají použité nebo přestavěné díly Mazda 2006 z roku 3, včetně alternátorů. Hledání použitých alternátorů na webu vyvolá řadu stránek. Před objednáním je dobré zkontrolovat recenze jakýchkoli stránek, protože tam mohou být někteří proměnliví operátoři. Co mohu použít pro kontrolu výstupu alternátoru automobilu?
Kontrola a 2006 Mazda 3 výstup alternátoru je poměrně jednoduché, pokud máte správné nástroje. Je vyžadován digitální voltmetr. Lze je zakoupit v obchodě s autodíly. Obvykle stojí mezi 25 a 40 dolary. Tento postup je jednodušší, pokud máte dva lidi. Jeden připojí voltmetr a druhý nastartuje Mazdu 2006 3 ve správný čas. Voltmetr se připojuje k baterii Mazda 2006 s z roku 3, stejně jako startovací kabely. Jakmile je Mazda 2006 z roku 3 nastartována a uvedena do otáček, měli byste na voltmetru vidět výstupní hodnotu mezi 13.5 a 14.4 volty. Pokud je hodnota výrazně nad nebo pod tímto číslem, měli byste nechat Mazdu 2006 z roku 3 zkontrolovat profesionálem.
Spojení GY na alternátoru se připojuje ke kolíku 2AM na PCM a je fázovým snímačem z jedné větve tří statorových vinutí v generátoru. Tento 250 Hz (4 ms) signál PWM se používá k určení elektrického zatížení alternátoru. Pokud PCM snímá více než 20 A z alternátoru a zjistí, že napětí sběrnice je nižší než 8.5 V za chodu motoru, nastaví se DTC 2503.
Schéma alternátoru Mazda 2006 3L 2.3
2006 Mazda 3 2.3L PCM Výstup na kolíku 2AQ
Kolík L na alternátoru by měl stále umožňovat testování alternátoru odstraněním kabeláže alternátoru s výjimkou výstupu na baterii a následným připojením 12V + kabelu přes testovací světlo (vlákno, ne LED) ke kolíku L. napětí na baterii by mělo stoupnout na maximální hodnotu.
2006 Mazda 3 2.3L Alternátor Výstup na kolíku 2AM
Výše uvedený graf byl pořízen při volnoběhu 650 ot./min.
Problém
Protože jsem se rozhodl zachovat uspořádání pohonu příslušenství Ford Fusion, alternátor Mazda 2006 z roku 3 již nemá držák kompatibilní s výfukovou stranou bloku motoru.
Řešení
Po nějakém studiu na vrakovišti a online se ukázalo, že mazdaspeed 3, pozdější Mazda 3 a Mazda 2006 2007-6 používají stejné uspořádání pohonu příslušenství jako Ford Fusion. Zdá se také, že všechny mají kompatibilní alternátory, i když každý se poněkud liší tím, jak je alternátor chlazen a taktováním kabelových spojů vzhledem k držákům. Konektor alternátoru v kabelovém svazku se nespojí s žádným náhradním alternátorem. Mám podezření, že všechny alternátory Mazda se správnými držáky budou fungovat a zdá se, že používají stejný tříkolíkový konektor (z toho jsou použity pouze dva kolíky). Použil jsem nový alternátor MazdaSpeed 2007 z roku 3 s tepelným štítem alternátoru Ford Fusion a konektorem z Mazdy 2006 z roku 6. Kdybych si alternátor nekoupil předtím, než jsem šel na vrakoviště, použil bych jednoduše alternátor a konektor Mazdy 2006 z roku 6 a tepelným štítem.
Původně jsem se snažil použít alternátor Ford Fusion z roku 2010, který byl dodán s mým dárcovským motorem. Zajímavostí na regulátoru alternátoru Ford Fusion je to, že při absenci přikázaného nastavení úrovně napětí z PCM, alternátor samobudí budicí cívku a začne nabíjet při 13.5 V, pokud otáčky motoru dosáhnou 2,000 4,500 ot./min (3 13.5 ot./min. ot/min na alternátoru) déle než XNUMX sekundy. Díky tomu se alternátor Fusion chová téměř jako jednovodičový alternátor, pokud je vodič A připojen k výstupu alternátoru a zbývající dva vodiče jsou odpojeny. Zjistil jsem to poté, co jsem si přečetl bodový test „alternátor se nenabíjí“ v příručce pro opravy Ford Fusion. Bohužel, PWM použité pro Fusion se liší od schématu Mazda ve frekvenci PWM a možná i jinými způsoby. Bylo by obtížné vytvořit rozhraní mezi Mazdou PCM a alternátorem Ford bez další dokumentace. Vůz se bude nabíjet po neomezenou dobu na XNUMX V, ale baterie se časem poškodí, protože není plně nabitá. Také světlomety budou slabé.
Připojení alternátoru
Mazda 2006 z roku 6 měla konektor se zeleným vodičem a červeným/žlutým vodičem. Zelený vodič by měl být připojen k modrému vodiči z Mazda 3 PCM. Červený/žlutý vodič na alternátoru Mazda 2006 z roku 6 by se měl připojit k šedému vodiči z PCM. Takže ve zkratce:
PCM 2AQ = Barva vodiče L (modrá) = Výstup z PCM a připojuje se k zelenému vodiči na konektoru alternátoru Mazda 2006
PCM 2AM = Barva vodiče GY (šedá) = Vstup z alternátoru a připojuje se k červenému/žlutému vodiči na konektoru alternátoru Mazda 2006
Připojení alternátoru Ford Fusion z roku 2011 ke kabelovému svazku Mazda 2006 z roku 3
Cílem je připojit alternátor Ford Fusion z roku 2011 ke stávajícímu kabelovému svazku na Mazdě 2006 z roku 3 pomocí konektoru alternátoru Airtex 1P1243.

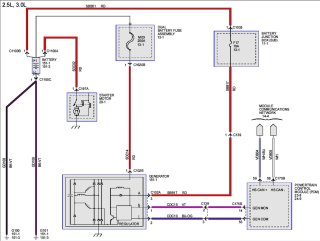

Schéma alternátoru 2011 Ford Fusion 2.5L
- Namísto napájení budicí cívky z výstupu alternátoru vede Fusion kabel ke spojovací krabici baterie a poté k baterii. To se provádí v případech, kdy by byl vodič k baterii příliš dlouhý, nebo v elektrickém systému existuje bod, který je identifikován jako bod s nejvyšším zatížením. V případě zapojení kolíku A (pin 3) budicí cívky na Mazdě 3 lze připojení pravděpodobně provést oběma způsoby. Baterie je docela blízko alternátoru, takže jsem k baterii přivedl samostatný jištěný vodič pro napájení budicí cívky.
Vývody konektoru alternátoru Fusion
- Pin 1 — GENLI/GENMON
Tato svorka je na alternátoru označena S (Sense) a jedná se o 8.3 V 125 Hz (8 ms) PWM výstup z alternátoru. Viz zde.. Podle manuálu Fusion Pinpoint Test Step E7 musí být frekvence v rozsahu 120-130 Hz. - Pin 2 — GENRC/GENCOM
Tato svorka je na alternátoru označena I a jedná se o 12V 125Hz (8 ms) PWM vstup do alternátoru. Viz zde. - Pin 3 —
Tato svorka je na alternátoru označena jako A a je to konstantní 10 A pojistka 12 V+ z baterie.
Aktuální zapojení kabeláže
fúze S = Kolík 1 = GENLI/GENMON na GY = 2AM Mazda 3 PCM
fúze I = Kolík 2 = GENRC/GENCOM na L = 2AQ Mazda 3 PCM
fúze A = Kolík 3 na konstantní 10 A pojistku 12V+ Mazda 3 bateriový terminál
Aktuální problémy
- Výstražná kontrolka nabíjecího systému svítí
Kontrolka se má rozsvítit, pokud napětí nabíjecího systému klesne na 12.5 V nebo méně. Když použiji Torque Pro ke čtení napětí baterie, dostanu hodnotu 12.5v, i když napětí baterie na svorkách je 13.5v.
Poslední aktualizace: 7. prosince 2019
