Když je pec nebo vzduchotechnické zařízení s ECM instalováno na dobrém potrubí, cívce a filtračním systému se statickými tlaky v rámci správných konstrukčních parametrů, může fungovat bezchybně. V okrajových systémech s vyššími statickými tlaky, než je návrh, může být motor schopen udržet proudění vzduchu blízko návrhu.

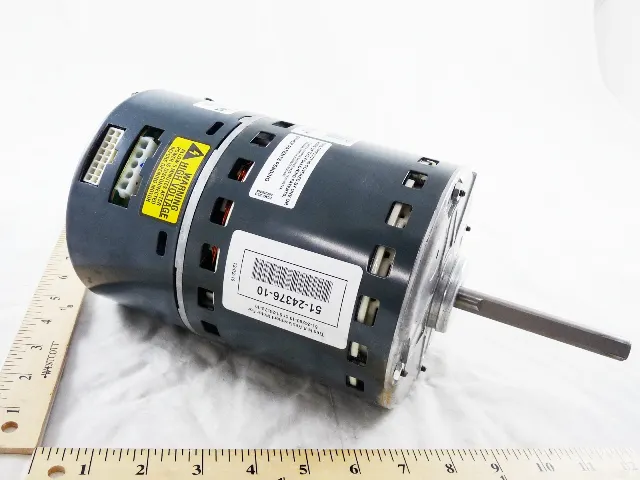

Elektronicky komutované motory (ECM) vyráběné dnes jsou nejlepší, jaké kdy byly, a mohou poskytnout bezprecedentní dodávku vzduchu, aby odpovídala požadovanému BTUH systému vytápění a/nebo chlazení.
Existují však některé vážné nevýhody spojené s nesprávnou aplikací těchto motorů v nových a stávajících systémech HVAC. Podívejme se upřímně na to, co je dobré, špatné a ošklivé na použití těchto skvělých technologických skvostů.
Dobrý
Když je pec nebo vzduchotechnické zařízení s ECM instalováno na dobrém potrubí, cívce a filtračním systému se statickými tlaky v rámci správných konstrukčních parametrů,
může fungovat bezchybně. Tyto systémy dokážou zajistit přesné proudění vzduchu, aby odpovídaly konstrukcím dvourychlostních kondenzátorů a rychlosti spalování ve vícestupňové plynové peci, aby poskytovaly tichý komfort bez průvanu prakticky v jakékoli konfiguraci.
Mezi další výhody těchto bezkomutátorových stejnosměrných motorů patří nízká spotřeba elektrické energie při provozu v rámci navrženého celkového externího statického tlaku (TESP). Při správné instalaci mohou systémy s ECM zlepšit odvlhčování, snížit hluk registru, šetřit energii a zajistit bezproblémový provoz.
Bad
V okrajových systémech s vyššími než návrhovými statickými tlaky – například 0.5 palce. Pec s hodnocením TESP s ECM na 0.8 palce. Systém TESP – motor
stále může být schopen udržet proudění vzduchu blízko návrhu. Kompromisem je, že vyšší rychlosti často způsobují hlučný systém a určité prasknutí cívky. Zvýšený točivý moment, který je často nutný k překonání vyšší statiky, má za následek vyšší spotřebu elektrické energie. Tím se sníží skutečné EER vybavení, což znamená, že váš zákazník nezíská úspory z vyšší účinnosti párování.
Ugly
Systémy s TESP 1.0 a vyššími, které jsou typičtější, než jsou mnozí dodavatelé, kteří nejsou založeni na výkonu, ochotni připustit, mohou sníst až osminásobek energie, než by měli používat. Když k tomu dojde, některé ECM se sníží a výrazně sníží průtok vzduchu. Některé starší motory ECM se přehřívají a dokonce selžou, když neustále běží v přetížených podmínkách. Novější modely jsou navrženy tak, aby snížily proudění vzduchu, ale čas ukáže, jak dobře budou
Mezi další důsledky vysokých statických instalací patří hluk u registrů z vyšších rychlostí vzduchu. V extrémních případech může být filtrační médium vysáto ze stojanu a způsobit bypass filtru. Ve velmi extrémních případech může být filtrační médium vtaženo do ventilátoru, rozsekáno a profouknuto systémem, což způsobí nejrůznější poškození.

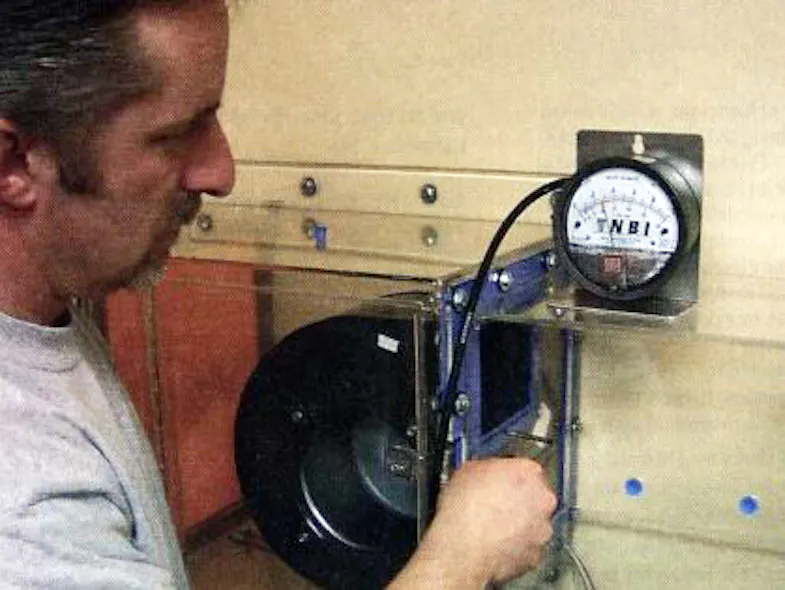

Takže, co měříte? První věc, kterou byste měli udělat, je nainstalovat testovací porty na obě strany ventilátoru. Jakmile nainstalujete testovací porty, použijte digitální nebo analogový manometr s hrotem se statickým tlakem k měření tlaku na každém místě.
Vysoké rychlosti a tlaky vytvářené moduly ECM na systémech se znečištěnými spirálami výparníku mohou také vyfouknout vlhkost z povrchů spirály do přívodního potrubí. To může snížit odvlhčovací schopnost systému a způsobit řadu problémů s kvalitou vnitřního vzduchu související s vlhkostí.
Odpověď
Těmto problémům se lze vyhnout kvalitním testováním tlaku a průtoku vzduchu před i po výměně zařízení a na každém systému, který provádíte.
Když měříte, víte. Když neměříte, jen tipujete, že to dopadne dobře.
Takže, co měříte? První věc, kterou byste měli udělat, je nainstalovat testovací porty na obě strany ventilátoru.

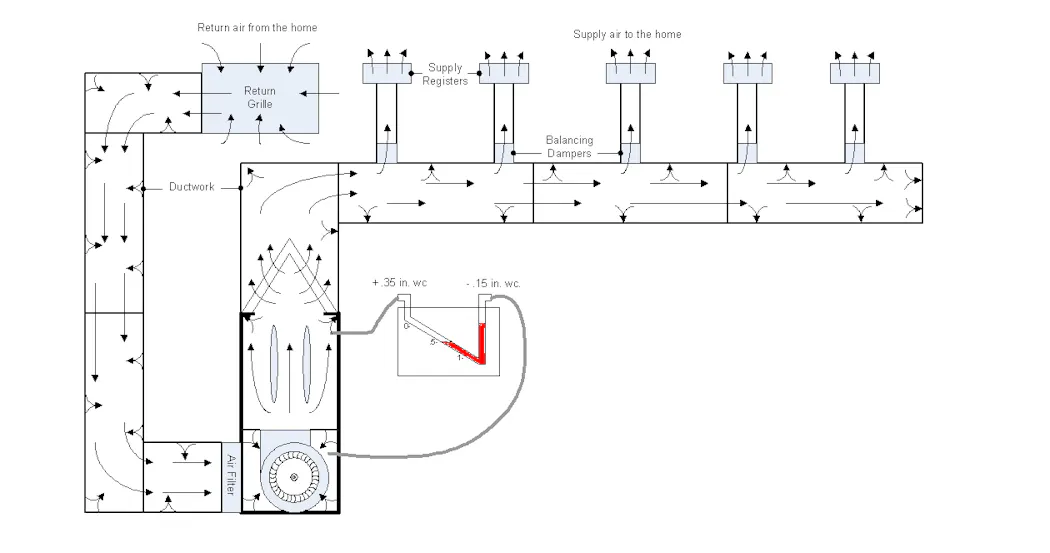

Jakmile nainstalujete testovací porty, použijte a digitální nebo analogový manometr s hrot se statickým tlakem (viz obrázek) do měřit tlak na každém místě. TESP se vypočítá sečtením tlaků před a za ventilátorem. Jiné hodnoty tlaku vám pomohou diagnostikovat příčinu vysoké statiky – ale to je na jiný článek.
Jakmile budete znát svůj TESP a vyhledávání nastavení rychlosti ventilátoru, proudí vzduch ventilátorem ventilátorový stůl výrobce. Pokud vyměňujete nebo opravujete zařízení s ECM a TESP překračuje jmenovitou kapacitu, nezapomeňte si vyhledat odběr motorového zesilovače ve specifikacích výrobce.
Související článek: Diagnostika motorů ECM
Vyzbrojeni těmito informacemi byste měli udělat dvě věci: Nejprve upozorněte zákazníka, že jeho systém má problém s vysokým „krevním tlakem“, který je třeba řešit. Za druhé, diagnostikujte příčinu vysoké statiky a doporučte řešení, jak ji snížit na přijatelnou úroveň.
Samozřejmě je toho více, pokud jde o odstraňování problémů a řešení těchto problémů. Pointa je, že zatímco ECM je skvělý motor, jako servisní nebo instalační dodavatel je vaší povinností zajistit, aby jeho použití nezpůsobilo nezamýšlené následky škodlivé pro zdraví a pohodu domovů vašich zákazníků a systémů HVAC.
